Boeing 314 "Dixie Clipper" 1939-1950 (/1/144 Minicraft)

Dans le sens "départ" les ailes meublent bien la partie du dio où il n'y a que l'eau, je trouve...
Après, c'est toi le chef Olivier !

Très joli début de scénette, encore un superbe montage à la clé. Bravo !!!!!!

Bonsoir,

Un grand merci les amis.

La disposition du Boeing imposant reste délicate dans la plaque, en suivant une silhouette imprimée j'ai taillé à la scie et je fignole à la fraise boule, il faut ajuster la ligne de flottaison au plus près de la maquette et avec le bon angle, le tout sans provoquer un massacre.    Le gel avec des vaguelettes comblera les écarts restants, enfin j'espère....
Il pointera donc vers le large mais changement de place du ponton d'embarquement.

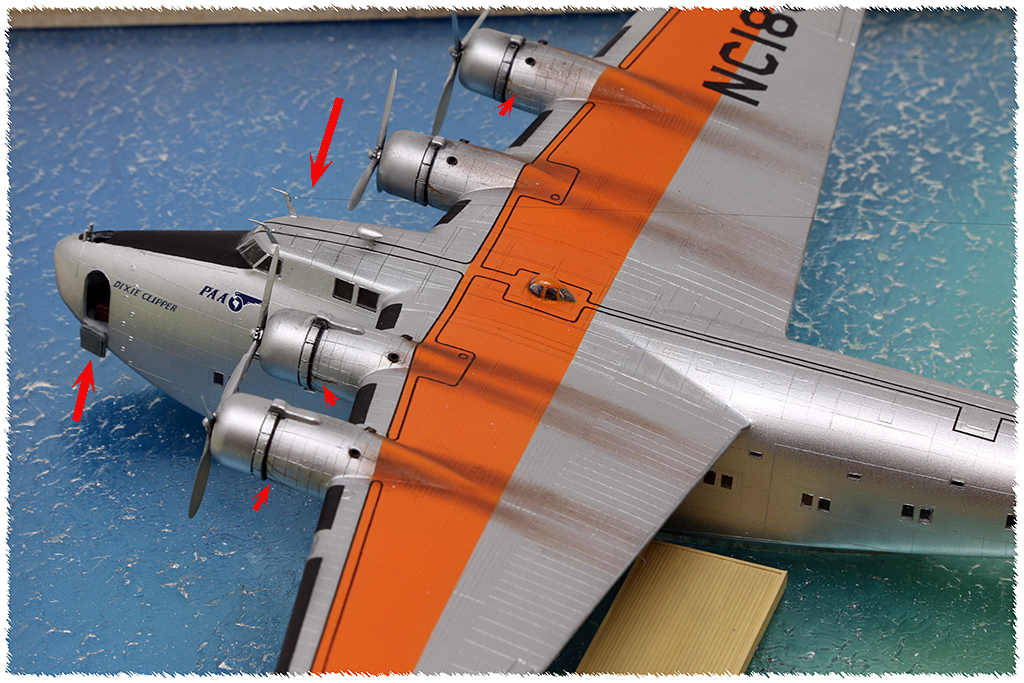

Finalement j'ai posé 2 fils d'antenne entre les sourcils et les dérives, l'elasthane le plus fin d'Uschi, superfine en 0,01mm tel des cheveux d'ange à peine visibles (mais visibles sur la couverture du Fana ).
A noter les qlqs trainées d'huile, hummm encore trop épaisses à l'échelle.


Bricolage des pontons flottants qui passent à gauche du clipper, planchers rainurés en CP, une part sera guidée par 2 gros poteaux fixes, reste une passerelle et une esplanade d'accueil pour les passagers.
Le ponton est décalé afin de ne pas se prendre la dérive dans la tête au cas où.
Au passage j'ai rabaissé la digue de 6 mm.


De l'autre côté il y'aura un bateau comblant l'espace vide. Reste à le définir. Puis un canot/annexe + bouée éventuelle pour l'amarre à l'avant.






@+

Olivier

c'est génial

Salut;

quel boulot , ce dio va être magnifique une fois terminé .

Bon courage pour la suite

@+mathieu

les bras m en tombent

Quel boulot et quelle précision! VIVEMENT LA SUITE ET FIN

MAGNIFIQUE!!! En plus l'alu et le orange se marient très bien! Quel DIO en perspective!

quel joli travail sur ce dio.

vivement la suite!

Bonsoir,

Un grand merci les aminches, ça encourage, désolé pour le retard.

Il traîne en longueur ce projet mais voici une légère mise à jour du diomarin.

Les pontons flottants sont peints + 1 passerelle qui suit la marée + 2 gros poteaux colorés comme guides.
Manque encore une barrière de sécurité, qlqs pare-battage sur les côtés, du mobilier et bittes d'amarrage.




Et juste le début de ma petite armada, le plus grand d'après plan d'un bateau d'assistance PANAIR*, c'est pas bien grand, 7,6 cm de long; puis viendront de ci de là des petits esquifs improvisés.

J'en profite je double au 1/200 pour le dossier Hercules, à droite sur la feuille CP,  c'est tout en plastoc.
*Les plans ça ressemble au PANAIR XIP, hublots ronds à l'avant et une série de 3 fenêtres, un grand merci à Loadmaster pour cette source.





De nouvelles vues au gré de la toile...








http://www.everythingpanam.com/1940s_People.html
https://www.panam.org/people-places/512-back-to-aukland



@+

Olivier

du belle ouvrage

c' est du boulot, mais ça va être chouette

Hi,

Légère avancée des p'tits bâto, pour l'instant c'est moche maiiis...


L'avantage c'est le recyclage des chutes de CP dont on ne sait que faire, rien ne se perd.


@+

Olivier

beau boulot

Bonsoir,

Petit retour sur ces 'choses flottantes', tout doucement une flotille se forme.

Les plans sont imprimés au 1/144 et 1/200 (pour un autre diorama), le plein de doublons est fait pour multiples découpes.
Un pshittage de colle en bombe repositionnable au verso, on colle le tout sur de la carte plastique et zou on cut au scalpel.
Méthode empirique mais peu ou prou ça marche.

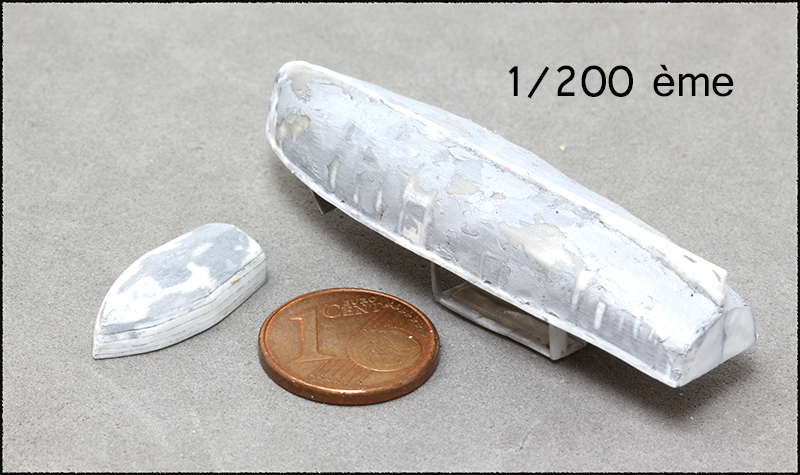

Mise en forme de la coque sur 4 couples au plus juste, le reste est comblé avec toutes les chutes de CP et plastique fondu. La prochaine fois je comblerai par du polystyrène expansé.
Certes c'est long mais l'avantage c'est ce recyclage des chutes de CP dont on ne sait que faire, rien ne se perd.

Par la suite, coque bien préparée....

...puis je recouvre le tout par des bandelettes en 0,20 ou 0,30mm, puis affinage une nouvelle fois au mastico/ponçage.

Qlqs quides de charpente sont gardés pour les cabines, ils s'effaceront par la suite, moteur, bancs et plancher sont en place:


L'état des lieux aujourd'hui:
Pour l'anecdote les petits hublots ronds à l'avant de cabine c'est du 0,9mm.



Dans la semaine j'ai reçu des feuilles d'Evergreen transparente, nouvelle méthode elle devraient faire tout le vitrage par masquage.

@+

Olivier dans sa période sailor man.

superbe boulot

Superbe!!!! et surtout très petit......

Hello,

Merci les zamis.

Prochaines étapes marines la pelure de coque et confection cabine.

Superbe travail d' horlogerie !
et bravo pour les barcasses en scratch !

Quelle finesse ce travail!

Bonjour,

Un grand merci.

Couverture de la coque (CP Evergreen 0,25 ou 0,3mm) en plusieurs étapes:

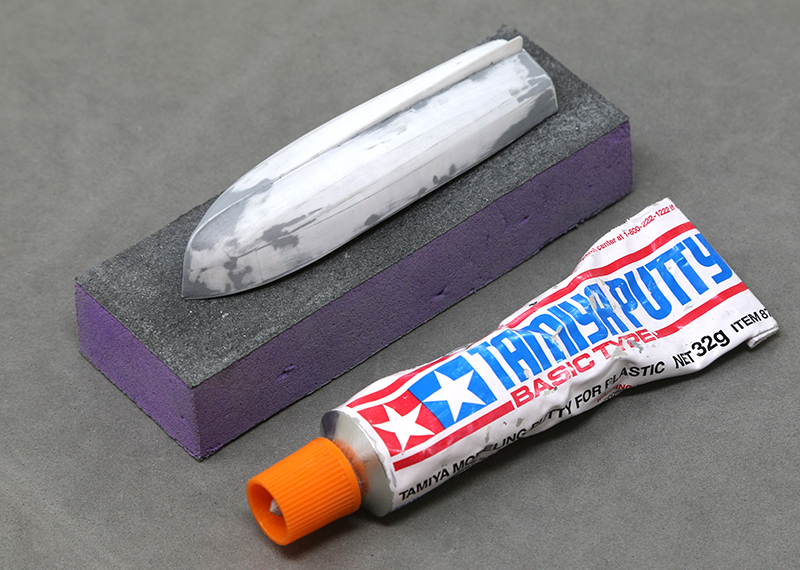

Affinage au mastic:

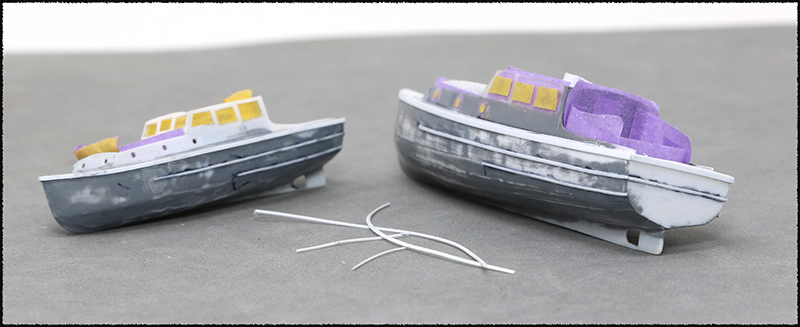

Découpes et poses des cloisons, changement de méthode sur modèle au 1:144, cloisons intégrales et pochoirs pour tous le vitrage. Gare, il est assez fragile ce transparent.
Films fin transparent rajoutés sur le kit au 1:200.


Les derniers travaux intérieurs et peinture avant pose de la toiture (rainurées):

J'ai volontairement choisi une cabine fermée (donc pas fidèle à la réalité) à l'arrière, je triche pour cacher la 'misère'; mais sa porte restera ouverte.


Bref voilà ça prend forme, et c'est tout pour ce dimanche.


Olivier

Quel talent!
Quand on voit tes merveilles positionnées à côté de la pièce; on mesure la finesse du résultat...
Chapeau!

superbe boulot

Coucou,

Merci.

Toujours aussi lent ce dossier mais voici quelques étapes de la flotille avant sa 'mise à l'eau'.

Vitrage 'posé'; finition des plats bords, j'hésite pour leur couleur....
Et collage de fins renforts sur les côtés.


Mise en couleurs, l'ensemble de base extérieur en primer blanc puis faut égayer tout ça, on commence par les boiseries, toitures teintées bois, pas encore lasuré/vernis:

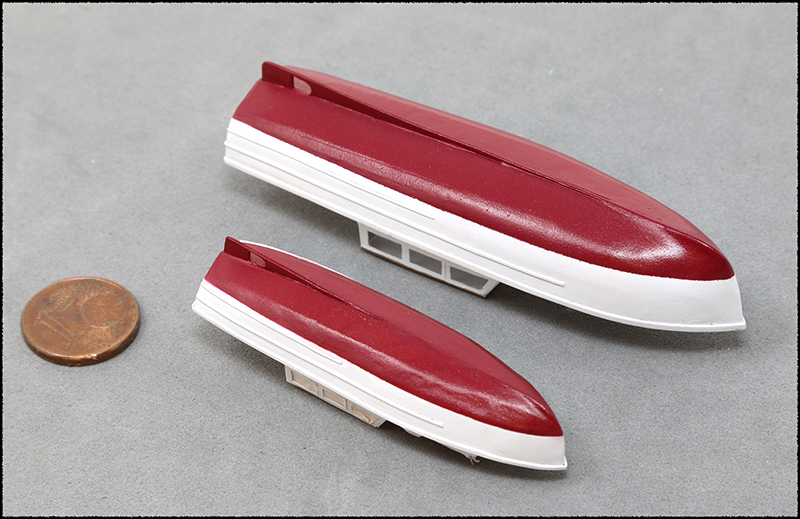

Puis sous la ligne de flottaison, une teinte prune/lit de vin par mélange au pifomètre.


Pose de la ligne de flottaison noire,au choix peinture masking ou à la main, feutre ou décalco. J'ai finalement opté pour la facilité au profitant de fines bandelettes taillées dans les bandes de dégivrage non utilisées de la planche décal du Clipper.
J'ai rajoutée qlqs gouttes d'encre violette dans mon mélange peinture, ce fut une grossière erreur car lors de la pose des décalco l'encre dans mon mix bave en rose sur le blanc (malgré une 1ère couche préventive de klir !), chapeau Olivier ! Faut éponger dans la foulée les dégats et bien rerevernir en espérant stabiliser tout ça.


Reste à bricolé un peu d'accastillage, le nom PANAIR à la poupe et une ou 2 bouées de sauvetage posées sur la cabine....et les mini figurines/équipages of course pour donner vie marine et tout ce petit monde (pour l'échelle j'ai vérifié, les têtes passent juste sous plafond)  !

Bon dimanche @+

Rain'

Superbes bateaux surtout à cette échelle, prend ton temps rien ne presse surtout pour un tel résultat.

Bon sang elles sont super bien faite ! elle me rappelle les VTP Et CTP de l'école Navale en 1981 .
