* 1/72 Fouga Zéphyr CM 175 -(Special Hobby)

Bon, voici mon premier Fil rouge cette année...
On ne peut pas faire plus Français que le Zéphyr, version navalisée embarquée du Fouga Magister... et puisque j'aime bien les avions marins à "Hameçons", je vais donc monter cette boite.

La boite : Recto - Verso... avec les 4 décorations navales.




Les pièces avec en options, quasiment tout pour faire un Magister classique...
A noter que le fabricant a fait beaucoup de progrès dans ses moulages. Le niveau de détail est aussi prometteur.
La grappe des verrières est magnifique.

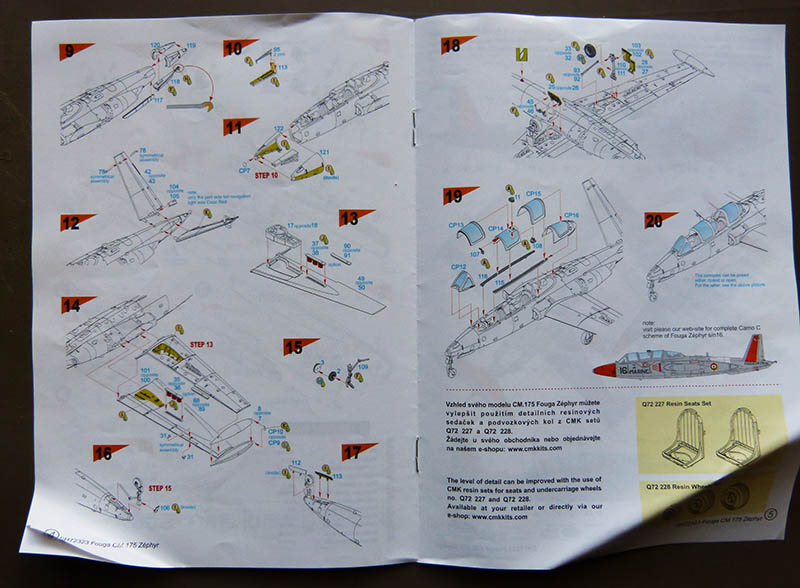

Un extrait de la notice d'un genre nouveau qui a bien changé aussi !

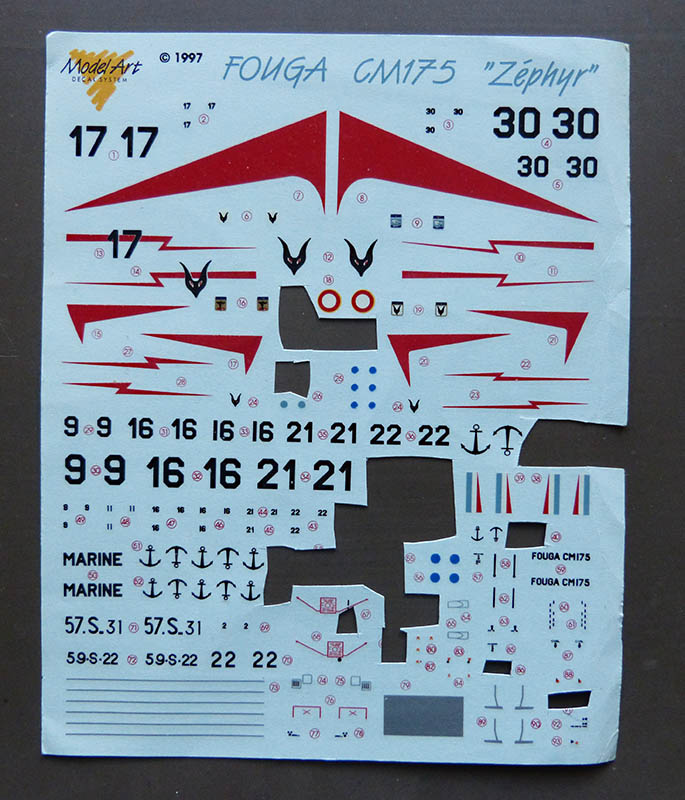

Et la planche de décalques personnelle de chez Model Art qu'il me reste pour une idée de livrée plus originale de la BAN de Hyères... dont 2 photos d'appareils existants.







Très bientôt les débuts du montage...

J'attends ça avec hâte

Jolie "bestiole" !

Bon montage mon cher Kuro !

Il doit être fini maintenant ?

Vois pas de zéphir en finale

Allez c'est (enfin) parti pour ce montage !...

1/ Cockpit :
On commence classiquement avec le bloc cockpit.
SH fournit vraiment l'essentiel pour cette échelle... on n'y ajoutera que les harnais en Bandelettes adhésives peintes en bleu Humbrol 89.

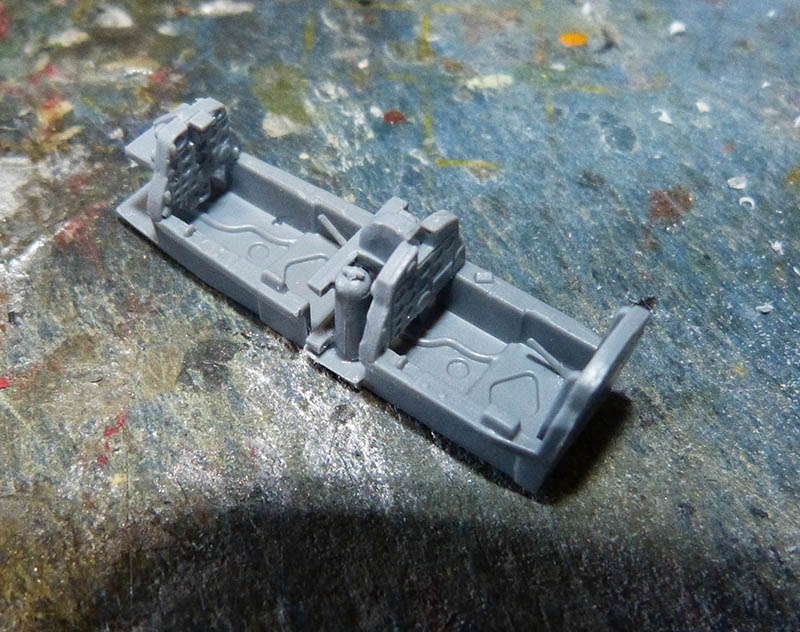

La mise en place des 2 bouteilles d'oxygène est assez délicate... prévoir de les coller en premier sur leur cadre et fixer le tout ensuite.
L'ensemble en en gris sombre H 67 pour simuler au 1/72 du noir dans la réalité. Les 2 sièges en bois, typiques sur Fouga, sont bicolores (brun rouge H 62 avec coussins dorsaux en acajou H 133).

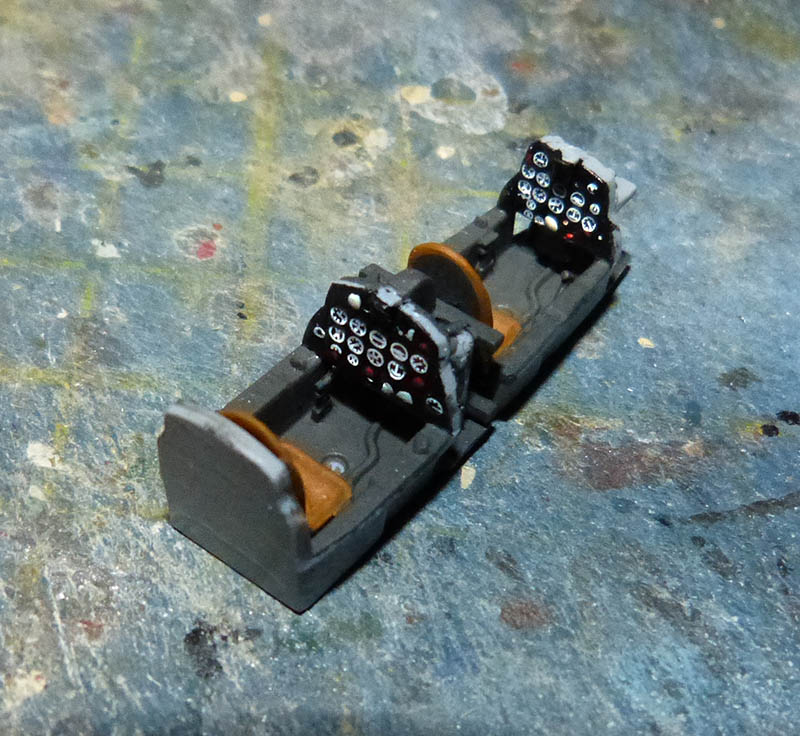

La planche de décalques fournit les 2 planches de bord, plutôt bien rendues et à fixer avant la pose des manches à balais.
Enfin, les 4 consoles latérales, un peu vides, reçoivent quelques "effets" de cadrans au pinceau fin.










2/ Fuselage :

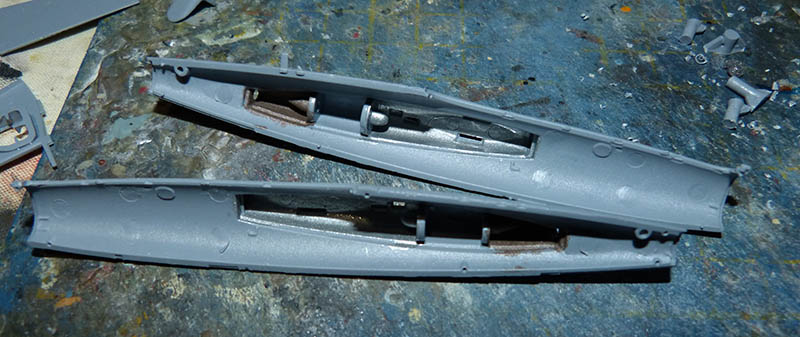

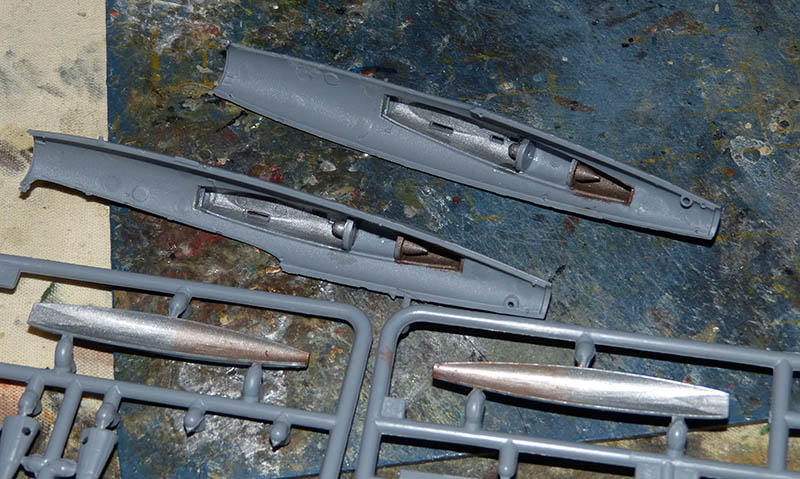

On prépare ensuite les demi fuselages sur lesquels viennent s'intégrer dans les parois latérales les pièces de turbines et de tuyères arrière. Le compartiment turbine est en aluminium et les logements tuyères en acier brûlé (Gun Metal additionné d'un jus brun par transparence).
Les 2 ensembles sont ensuite cloisonnés avec des pièces latérales à peindre aussi avant collage. Les jointures ne sont pas d'une haute précision mais rien ne sera visible de l'extérieur après fermeture.

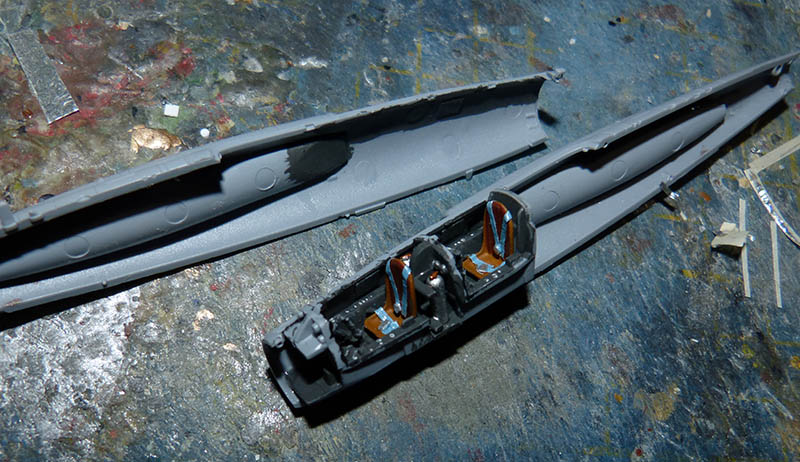

Enfin, avant de caler le bloc cockpit achevé dans le demi fuselage droit, il faut masquer certaines traces de démoulage des parois latérales avec des rectangles de carte plastique fine.
On peut aussi assembler les couronnes d'entées d'air extérieures et les carénages arrière de sorties de tuyère sur chaque demi fuselage. Les joints sont corrects et ne demandent seulement qu'un traitement à la paille de fer.

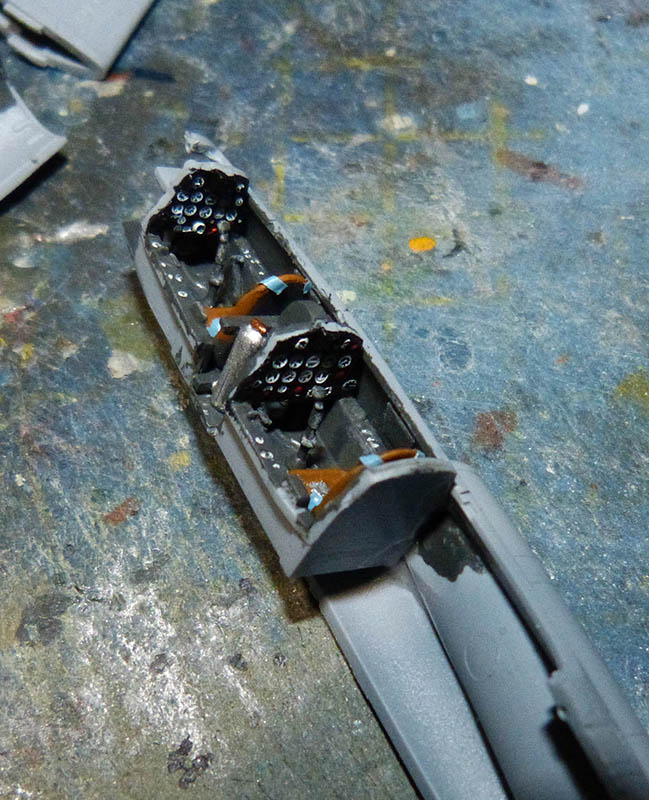

La mise en place du cockpit dans le demi fuselage droit est assez aisée même si il est préférable de renforcer le collage intérieur avec quelques points de Cyano.


3/ Nez avant et partie arrière :
2 sous ensembles que l'on peut aussi préparer à l'avance... Les ajustages sont assez bons sauf pour le caisson du train avant dans le nez qu'il faut redresser après fermeture et centrer au moyen d'une petite cale en profilé Evergreen par l'arrière.
Le bloc de roulette de queue est moulé avec la crosse d'appontage.








4/ Voilure :
On passe ensuite aux ailes, très bien conçues avec des puits de trains très simples et particulièrement bien représentés et à coller à l'intérieur des pièces d'intrados.
De même, il faut insérer aussi par l'intérieur sur chaque face les rangées d'aérofreins (fournis en options rétractés ou sortis).
Il y a aussi les réservoirs auxiliaires en bouts d'ailes avec la demi pièce supérieure séparée, plus simple à coller.









A suivre...

Bonjour kuro'
Ca fait plaisir de te lire à nouveau ici.....On va pouvoir suivre ton montage de cette maquette !

Content je suis, de cette reprise

Une belle maquette ce Zéphyr.
Bon montage à toi.
Bonne continuation.

Hello Kurogane,

Merci pour le pas à pas sur cette très jolie maquette. Cela m'intéresse car je trouve l'avion fort élégant et le kit sympa... Bon montage...

Bien joli machine beau début de montage bravo à toi

Beau début, avec de sympathiques détails...

Bonne continuation !

Rahh un Zephyr ! je le préfère largement au Magister (c'est surement du aux cocardes à hameçon)

salut j'ai failli louper se montage bon début

On continue...

5/ Fermeture fuselage et ailes :
Il est temps de refermer le fuselage après quelques ponçages sur les coins du bloc cockpit pour obtenir des joints corrects, notamment en dessous.
Toutes les jointures sont renforcées à la Cyano et l'avant doit être maintenu au séchage par des pinces.
On peut coller ensuite, après séchage complet le nez et la partie arrière avec sa quille (l'une des pièces optionnelles pour le Zéphyr par rapport au Magister).
La plage arrière comportant la plaque dorsale est mise en place assez facilement pour combler le poste arrière. Une simple reprise de joints est suffisante à la colle fluide Tamiya.
Après un ponçage soigneux du fuselage, on en profite pour supprimer l'antenne dorsale carrée, non conforme à l'avion choisi pour ce montage et on referme les 2 ailes avec là aussi un petit renfort de joints à la Cyano.










6/ Jonctions ailes - fuselage :

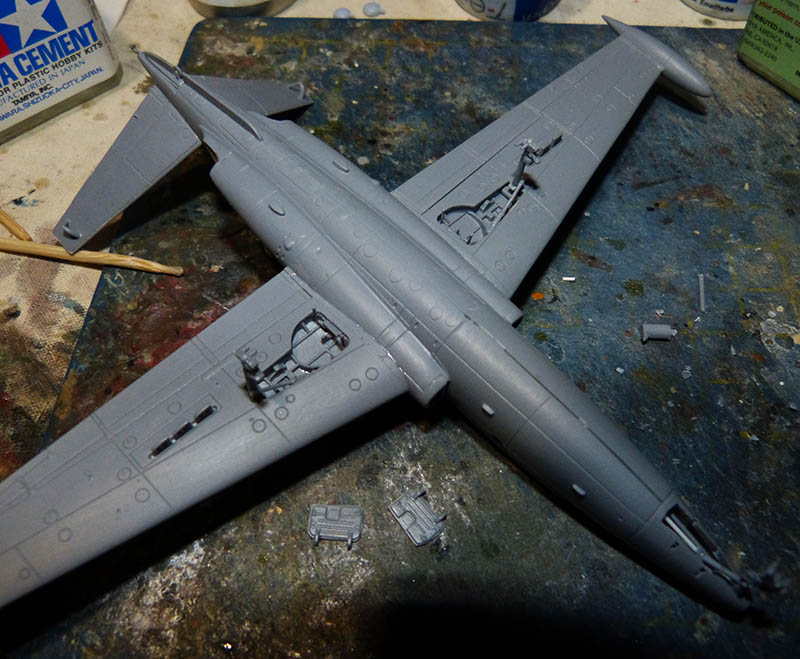

Cette étape prend moins de 3 minutes pour assembler les 2 ailes, les jonctions étant quasi parfaites !... Une simple reprise des joints s'effectue à la colle fluide Tamiya... Rare sur un kit de ce fabricant !
De plus, les bons dièdres de voilure sont obtenus automatiquement...
3 écopes d'aération sont positionnées sur le fuselage.




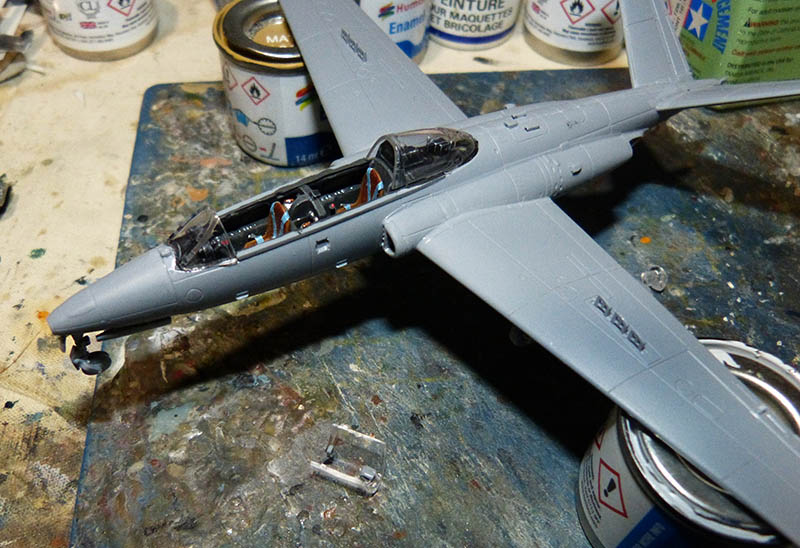

7/ Empennages et finitions gros oeuvre :

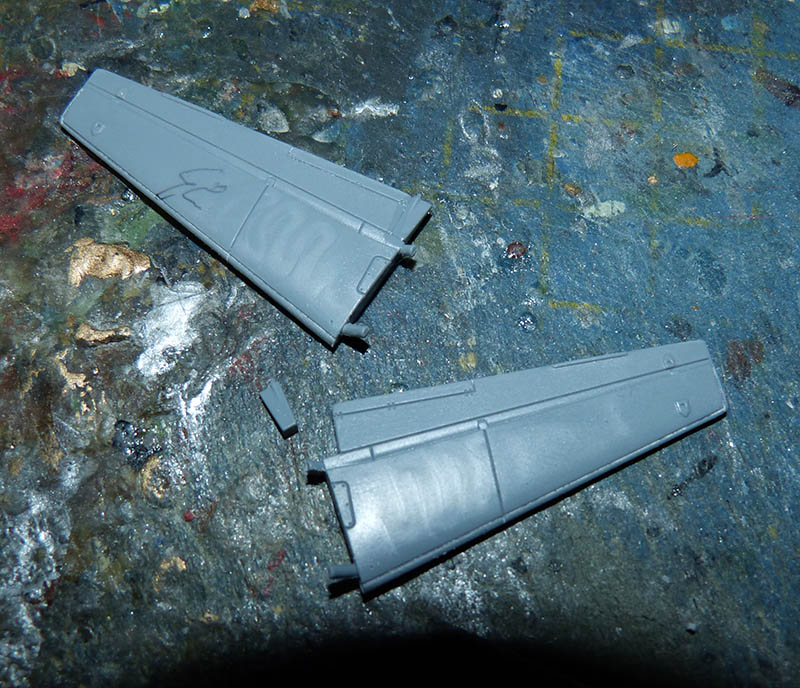

On passe ensuite à la préparation des empennages "papillons" typiques du Fouga, dont il faut ajouter les 2 carénages de feux arrière en pièces optionnelles séparées. Leurs ajustages sont très corrects.
